如何粘貼標志點

我們家里的碗、玻璃杯、球、木板等幾何特征不明顯的物體，3D掃描儀很難分辨和拼接不同的幀面，有可能會出錯。面對這樣的物體，我們有什么辦法幫助 3D 掃描儀“看懂”物體？

推薦使用標志點！

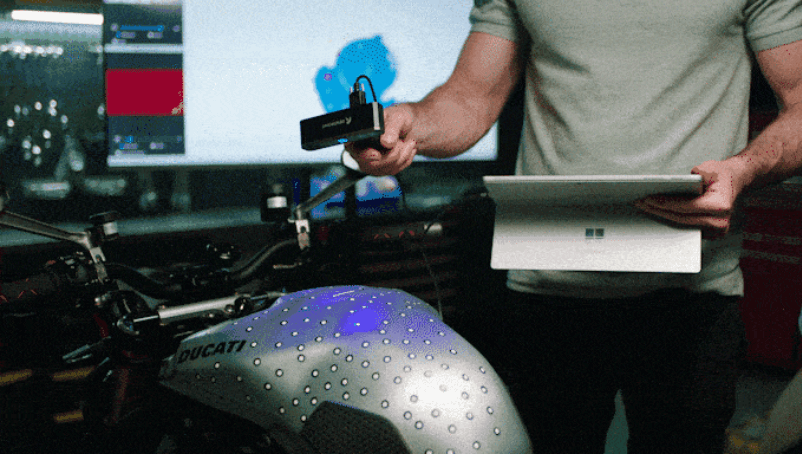

把標志點無規律（3-5cm間隔）地貼在掃描物體上或轉臺上，相當于讓物體有了不規律的幾何特征。掃描儀通過識別標志點來識別物體，來完成幾何特征不明顯的物體掃描。

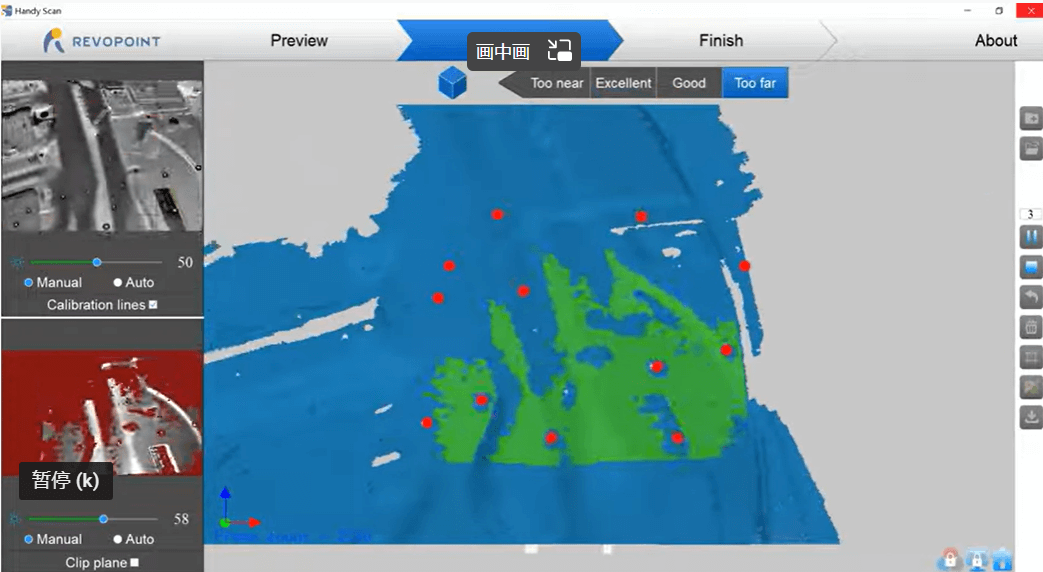

掃描時，請確保 Revo Scan 的預覽窗口顯現五個或更多標記點（紅點），即為標記點粘貼有效。

使用標志點模式掃描出的車廂蓋，使用POP 2掃描

手持 3D 掃描儀掃描大物體時難點有什么？

1.手持掃描過程中可能會出現抖動，造成跟蹤丟失的情況。

2.移動速度不均勻，造成拼接錯誤的情況。

3.需要采集的數據較多，采集時間較長。

4.存在輕微的累積誤差，拼接不能完全閉環。

解決方法？

1.想要流暢掃描出模型需要您手持掃描儀時，穩定、勻速地移動，如果被掃描對象是人體或者動物，也需等其靜止時再掃描。

2.提前觀察大物體特征明顯部位，提前規劃好掃描路徑，避免重復掃描，一個部位盡量只掃描一圈；在掃描人體時候先從臉部開始，后續掃描胳膊（特征不明顯）時也要帶到衣服上特征較多的地方，不要單獨把胳膊掃完，這樣會增加掃描難度。

3.出現跟蹤丟失的情況時，您可以從已掃描過的區域或者特征較多的部位找回，在整個掃描過程中要持續的帶入特征較多的地方進行掃描。

4.大物體由于體積較大，可能會在掃描一圈過來后存在輕微的累積誤差，您無需擔心，我們的算法會自動處理這種誤差，順利拼接。

手持掃描大物體的流程

連接掃描儀和手機/電腦→雙擊打開“Revo Scan”軟件→確認設備已連接→點擊“新建”選擇精度、掃描模式和紋理貼圖（手機點擊“設置”選擇）→調節距離為“最佳”→調節 RGB相機和深度圖相機的亮度（先“自動”再“手動”）→開始/暫停掃描→完成掃描或重新開始掃描→點云融合→構網→紋理貼圖（僅適用于彩色掃描）→導出三維模型

REVOPOINT 哪款 3D 掃描儀產品更適合掃描大物體？

我們推薦掃描大物體不要超過以下的尺寸：

POP：3mx3mx3m

POP 2：2.5mx2.5mx2.5m（1.5m-2.5m即是大物體）

MINI：600mmx600mmx600mm（350mm-600mm即是大物體）

我們推薦您使用 POP 2 3D 掃描儀掃描大物體，因?yàn)?MINI 的單幀掃描范圍為 64x118mm，相對于 POP 2 的 210x130mm 較小，掃描大物體的采集時間較長，如果是掃描人體，MINI 的工業級藍光不適合掃描人臉（刺眼）。當被掃描物體超出 3.5m 時，我們推薦您使用 REVOPOINT 其他系列產品。

想要得到更好的模型效果，需要您多加練習，以下案例供您參考：

海外用戶Sébastien Seb使用POP 2掃描人體

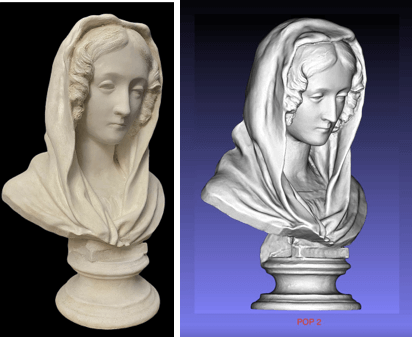

海外用戶dfodaro使用POP 2掃描65cm高的雕像

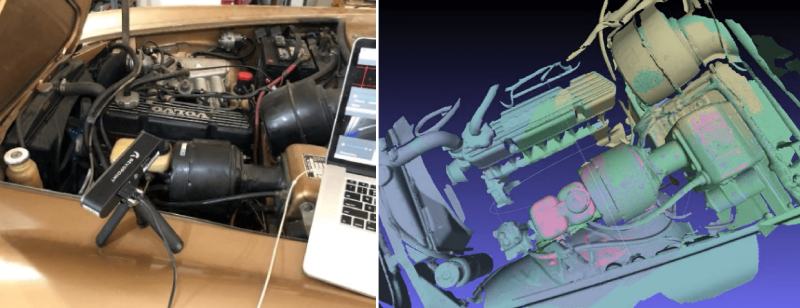

來自Andy Somogyi掃描的汽車引擎，使用POP 2掃描
